ZDX型中心傳動單管吸泥機
|
|
|
|
|
用途及簡介：
中心傳動單管吸泥機用于城市污水處理廠和工業廢水處理中直徑較大的圓形沉淀池特別是二沉淀中，排除沉降在池底的污泥和撇除池面的浮渣。該系列吸泥機既適用于周邊出水的二沉淀，也適用于中心進水周邊出水的二沉淀。
結構和工作原理：
ZDX型中心傳動單管吸泥機由工作橋、撇渣板、刮臂、中心集泥缸、驅動裝置、中心立柱、中心轉動豎架、吸泥管、浮渣擋板、出水堰板、擋水裙板、配重塊等組成。
該設備采用中心傳動、垂架式，污水進入周邊配水槽內，經槽底配水孔均勻流入池內，并在周邊擋水裙板的作用下，水流從池底流向中心，污泥依靠自重沉積于池底，從而形成泥水分離，驅動裝置驅動中心豎架旋轉，并帶動刮臂及吸泥管旋轉，在靜水壓力的作用下，污泥均勻地進入吸管上布置的吸口，然后通過中心排泥井的套筒閥排出池外。排泥量的大小可由套筒閥的升降度來控制，水面的浮渣通過撇清裝置撇向池邊，再由刮渣耙刮進排渣斗內排出池外。
主要特點：
|
|
|
|
1、ZDX型中心傳動單管吸泥機采用斷面設計，在錐形吸泥管上的吸泥口經獨特設計，采用變孔距，由里向外，由小變大，從而保證了每一吸泥孔的排泥能力和其負載的帶形池底的沉降污泥量是匹配的，終保證了其吸泥迅速、排泥濃度高；
2、小污泥攪動，回流污泥新鮮無腐化現象，出水水質好；
3、驅動裝置采用斜齒輪減速機與渦輪減速機組合，保證輸出扭矩及轉速，傳動效果高，減速機內設有過力扭矩保護裝置，運轉安全可靠；
4、設備操作簡便，可直接就地/遠程控制設備的運行。
|
|
|
|
主要技術參數： |
|
表14-1 技術參數表
|
|
|
|
型 號
參 數
|
ZDX-25
|
ZDX-30
|
ZDX-35
|
ZDX-40
|
ZDX-45
|
ZDX-50
|
|
池徑Ø (m)
|
25
|
30
|
35
|
40
|
45
|
50
|
|
周邊池深 (m)
|
4.0~5.5 根據用戶要求定
|
|
池邊水深 (m)
|
3.0~5.0 根據用戶要求定
|
|
外緣線速度 (mm)
|
2.0~3.0
|
|
電機功率 (kw)
|
0.55
|
0.55
|
0.75
|
1.1
|
1.1
|
1.1
|
|
中心柱平臺垂直載荷P1 (KN)
|
65
|
70
|
90
|
98
|
120
|
155
|
|
工作橋斷面載荷P2 (KN)
|
6.5
|
7.2
|
9.5
|
10
|
13.5
|
17
|
|
大工作扭矩Mmax (N.m)
|
140
|
168
|
268
|
448
|
505
|
560
|
|
|
|
|

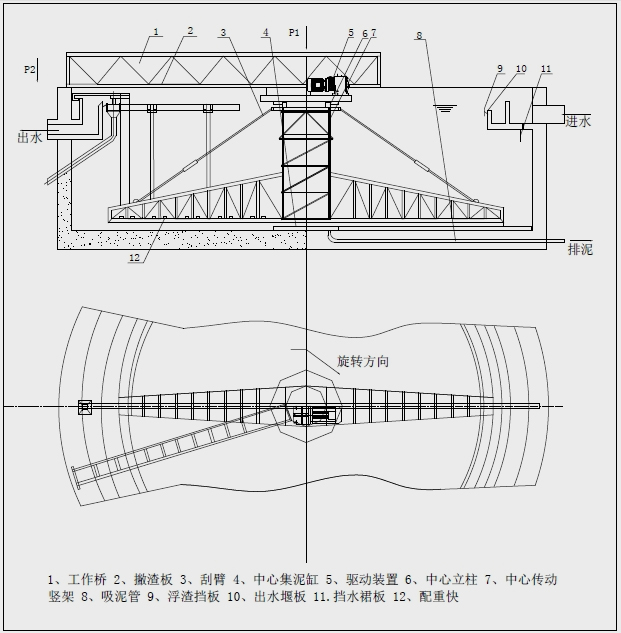

外形示意圖： |
|
|
|
訂貨所需參數：
1、刮泥機直徑 2、材質要求
|
|
|
|
|
|
|
|
|
