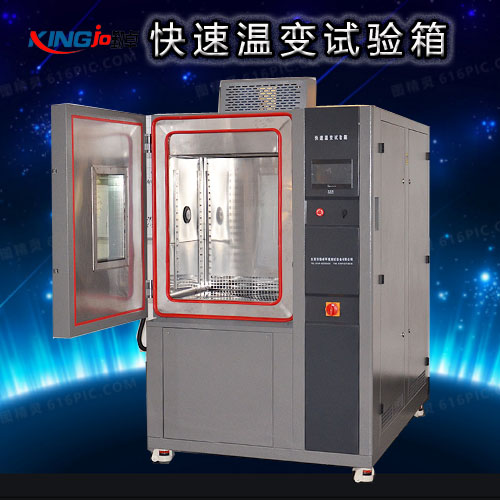

快速溫變試驗箱適用于航空航天產品、信息電子儀器儀表、材料、電工、電子產品、各種電子元器件在溫度快速轉變的情況下檢驗產品的各項性能指標。主要用途：快速溫變試驗箱是產品在設計強度極限下，運用溫度加速技巧(在上、下限極值溫度內進 行循環時，產品產生交替膨脹和收縮)改變外在環境應力
快速溫變試驗箱采用逆卡若循環，該循環由兩個等溫過程和兩個絕熱過程組成。其過程如下:制冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了功使排氣溫度升高，之后制冷劑經冷凝器等溫地和四周介質進行熱交換，將熱量傳給四周介質。后制冷劑經閥絕熱膨脹做功，這時制冷劑溫度降低。最后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的。
快速溫變試驗箱適用于航空航天產品、信息電子儀器儀表、材料、電工、電子產品、各種電子元器件在溫度快速轉變的情況下檢驗產品的各項性能指標。
主要用途： 快速溫變試驗箱是產品在設計強度極限下，運用溫度加速技巧(在上、下限極值溫度內進 行循環時，產品產生交替膨脹和收縮)改變外在環境應力，使產品中產生熱應力和應變，透過加速應力來使?jié)摯嬗诋a(chǎn)品的瑕疵浮現，以避免該產品于使用過程中，受到環境應力的 考驗時而導致失效，造成不必要的損失，對于提高產品出貨良率與降低返修次數有顯注 的效果。
| |||||
具體參數 | |||||
型號 | CK-225TK/G | CK-408TK/GF | CK-600TK/G | CK-800TK/G | CK-1000TK/G |
內容量(L) | 225 | 408 | 600 | 800 | 1000 |
H:0℃~+150℃ C:-20℃~+150℃ L:-40℃~+150℃ U:-60℃~+150℃ J:-70℃~+150℃ | |||||
測試室尺寸WxDxHcm | 50x60x75 | 60x80x85 | 80x80x90 | 80x80x90 | 100x100x100 |
外形尺寸WxDxHcm | 85x150x203 | 95x170x213 | 115x185x218 | 125x175x218 | 125x185x218 |
溫度范圍 | -40~+150℃ | ||||
溫度波動范圍 | ±0.3℃~(40~+100℃) ±0.5℃~(+100.1~+150℃±2.5%rh | ||||
溫度均勻性 | ±1.0℃~(-40~+100℃) ±1.5℃(+100.1~+150℃) ±1.5℃（40~+100℃）±2.0℃(100~+150℃) | ||||
升溫時間 | 非線性升溫速率(5℃/10℃/15℃/20℃/25℃)線性升溫速率 (5℃/10℃/15℃/20℃) | ||||
降溫時間 | 非線性降溫速率(5℃/10℃/15℃/20℃/25℃)線性降溫速率(5℃/10℃/15℃/20℃) | ||||
外殼材料 | 防銹處理冷軋鋼板+2688粉體徐裝或SUS304不銹鋼 | ||||
內體材料 | 不銹鋼板 (SUS304CP種2B制光處理) | ||||
絕緣材料 | 硬質聚氨酯泡沫料(箱體用)玻璃棉(箱門用) | ||||
制冷方式 | 機械式雙級壓縮制冷方式(氣冷冷凝器或水冷換熱器) | ||||
制冷機 | 法國“泰康”全封密壓縮機或德國“比澤爾”半封密壓縮機 | ||||
制冷機容量 | 3.0HP*2 | 3.0HP*2 | 4.0HP*2 | 5.0HP*2 | 5.0HP*2 |
膨脹機構 | 電子式自動膨脹閥方式或毛細管方式 | ||||
壓縮機冷卻方式 | 風冷或水冷、冷水機 | ||||
加熱器 | 鎳鉻合金電熱絲式加熱器 | ||||
箱內攪拌用鼓風機 | 雨田電機120W | ||||
電源規格 | 380V AC3Φ4W 5060Hza | ||||
AC380V | 21A | 21A | 23A | 24.5A | 28A |
重量 | 380 | 400 | 400 | 480 | 500 |
備注: 可根據客戶要求尺寸來訂制，滿足客戶的要求 | |||||
