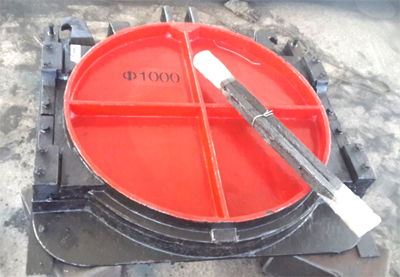

MZY型明桿式鑄鐵鑲銅圓閘門
|
|
|
用途： |
|
|
|
常用于給水、排水、防汛等水利工程。
|
|
|
|
結構與特點： |
|
|
|
本設備主要由門框、閘板、密封圈及可調式楔形壓塊等部件組成。閘門久用磨損后，其密封面可通過楔形壓塊的調整來保證正常工作。具有結構合理堅固、耐磨耐腐蝕性強、性能可靠；安裝、調試、使用、維護方便等特點。
|
|
|
|
主要技術參數： |
|
|
|
1、閘門應按圖示位置安裝、閘板設于迎水面；
2、閘板壓向門框允許大壓力0.1MPa；
3、閘板壓離門框允許大壓力0.02MPa；
4、密封工作部位滲漏量不大于1.25L/min m。
|
|
|
|

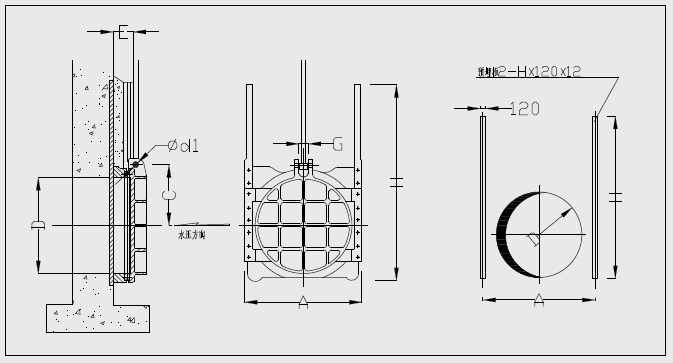

外形示意圖及安裝尺寸： |
|
|
|
|
|
|
|
|
|
表24-1 安裝尺寸參數表
|
|
口徑
|
安裝尺寸
|
|
D
|
A
|
C
|
E
|
G
|
H
|
Φd1
|
|
200
|
382
|
146
|
70
|
30
|
360
|
18
|
|
250
|
426
|
175
|
75
|
35
|
450
|
18
|
|
300
|
470
|
200
|
80
|
40
|
610
|
20
|
|
400
|
580
|
275
|
83
|
40
|
730
|
20
|
|
450
|
642
|
300
|
83
|
45
|
810
|
25
|
|
500
|
680
|
340
|
83
|
45
|
860
|
25
|
|
600
|
780
|
390
|
95
|
56
|
1010
|
32
|
|
700
|
890
|
440
|
110
|
60
|
1180
|
32
|
|
800
|
1000
|
500
|
110
|
65
|
1380
|
32
|
|
900
|
1090
|
550
|
115
|
70
|
1550
|
32
|
|
1000
|
1180
|
600
|
115
|
80
|
1660
|
36
|
|
1200
|
1400
|
700
|
130
|
100
|
2020
|
40
|
|
1400
|
1630
|
800
|
180
|
110
|
2400
|
40
|
|
1500
|
1750
|
850
|
204
|
110
|
2600
|
40
|
|
1600
|
1880
|
900
|
204
|
120
|
2600
|
44
|
|
1700
|
1950
|
950
|
204
|
120
|
2800
|
44
|
|
1800
|
2050
|
1000
|
204
|
130
|
3200
|
44
|
|
1900
|
2170
|
1050
|
204
|
130
|
3200
|
50
|
|
2000
|
2270
|
1100
|
210
|
140
|
3500
|
50
|
|
2200
|
2490
|
1200
|
250
|
140
|
3960
|
55
|
|
2400
|
2690
|
1300
|
250
|
140
|
4320
|
55
|
|
2800
|
3090
|
1500
|
280
|
150
|
5040
|
55
|
|
3000
|
3300
|
1600
|
310
|
150
|
5400
|
60
|
|
|
|
|
訂貨須知：
1、特殊規格本公司可為用戶另行設計制造
2、閘門的閘板、門框材料一般用灰鑄鐵治安早，若需其他材料請注明
|
|
|
|
|
|
|
|
|
